壁埋め込み改装用小便器センサー　フラッシュマンリカバリー2

ライニングユニット型小便器改装用
  • 改装

ライニングユニット型小便器改装用

洗浄管が無いライニングユニットタイプの小便器に対応しました。

＜特長＞

  • 既設のセンサー部に直接設置
  • 設備を活かしてコスト低減
  • 施工の手間軽減
カラー
  • シルバー

取付方法

動画で見る
  1. ピストンを撤去ピストンを撤去
  2. 電磁弁の撤去電磁弁の撤去
  3. 専用部品で封水処理し、電磁弁を取り付け専用部品で封水処理し、電磁弁を取り付け
  4. センサーユニットの取り付けセンサーユニットの取り付け
  5. 完成完成

TEA95（AC100V タイプ）の改装例です。各製品の改装手順はそれぞれの取付方法（PDF）をご利用ください。

before

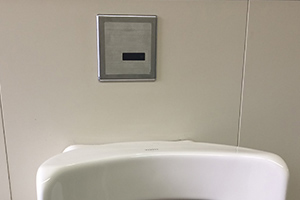

after

製品

TEA95 / TEA96
既設品番
TOTO
TEA95P/96P
（100角正方形）AC100Vタイプ

FM8TWP　
AC100Vタイプ

 図  面  納入仕様書  取扱説明書   取付方法   注意事項   補修部品 
希望小売価格
72,000円（税別）

価格は希望小売価格（税別）取付費別です。

選定の注意事項

選定の注意事項

選定の注意事項

「FM8TWP」は、洗浄管の無いライニングユニットタイプ専用の商品です。

選定の注意事項

内部構造をご確認の上、左記の写真と同じであるかご確認ください。

  1. 止水栓
  2. 電磁弁
  3. 銅管パイプ
  4. ピストンバルブ

別売部品

TEA95/96用 フタ開閉工具
使用方法
  1. 開閉工具をフタの溝に差し込み、スパナ等の工具を使用して回す。開閉工具をフタの溝に差し込み、スパナ等の工具を使用して回す。
  2. フタを取り外す。フタを取り外す。

別売部品1TEA95/96用 フタ開閉工具
品番：TWKK　6,000円

TEA95/96シリーズのフタは経年により固くなっておりますので、フタを外す際は別売のフタ開閉工具（ミナミサワ品番：TWKK）を使用することをおすすめします。

マイナスドライバー等で無理に開けようとすると、溝がなめてしまう恐れがあります。

TWKK図面

別売部品2TEA95/96用 フタ開閉工具（ロングタイプ）
品番：TWKKL　9,000円

TWKKよりも柄の長さが50mm長いロングタイプです。埋込内部が通常よりも奥に入り込んでしまっている場合にご使用ください

TWKKL図面
TEA95/96用　交換用止水栓

別売部品3TEA95/96用　交換用止水栓
品番：TWSK　5,000円

止水栓が経年劣化している場合の交換用止水栓です。
※止水栓内部バネは既設のものを使用（コマ同梱）

改装前の注意点

  • 電気工事は有資格者（電気工事士）が行ってください。
  • AC100電源の場合は、作業前に必ず元電源のブレーカーを切ってください。
  • 壁内配管部・バルブ本体・継手部の劣化、漏水等が無い事をご確認ください。
  • バルブ本体の止水栓で止水・通水が問題なく出来ることをご確認ください。
  • 設置後も定期的な漏水チェックを推奨いたします。

ダウンロード

製品仕様

製品仕様

使用電源
AC100V 50-60Hz(壁内の既設電源を利用)
洗浄
前洗浄の有無、本洗浄の吐水時間を設定可能
設備保護洗浄
最終使用から24時間ごとに洗浄
凍結防止機能
外気が低温になると気温に応じて間欠吐水し、凍結を防止
外装
ABS樹脂（シルバー塗装）/ステンレスプレート（アクリルセンサー窓）
適用水圧
最低水圧0.05MPa（流動時）　最高水圧0.75MPa
