壁埋め込み小便器改装用　フラッシュマンリカバリー

100Vタイプ

意匠登録第1565890号
ケーブル引き抜き防止構造（特許出願中）
埋込内部の封水金具構造（特許出願中）

  • 改装

100Vタイプ

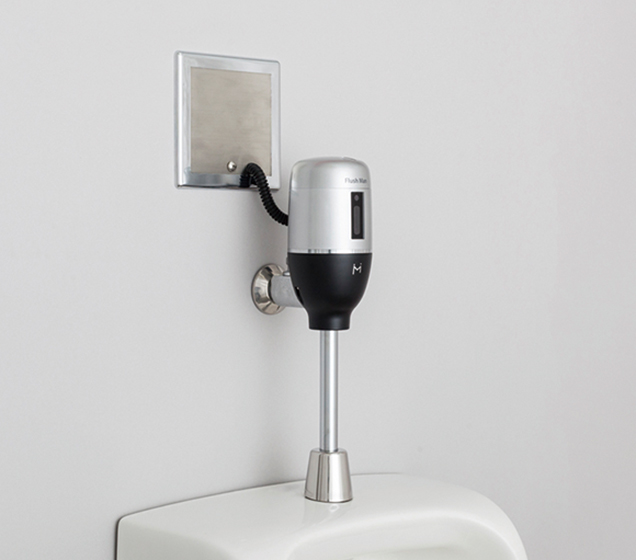

既設の壁内電源に対応した電池交換不要の 100V タイプです。

AC100Vタイプは、専用に開発された部品によって、壁内部の構造を水の経路に改装し、フラッシュマンの電源として既設の AC100V 電源を再利用できます。

化粧パネルは電源保護チューブをしっかり固定する引き抜き防止構造（特許申請中）で、センサー窓もきれいにリニューアルします。

カラー
  • シルバー

取付方法

動画で見る
  1. 改装前改装前
  2. ピストン、電磁弁の撤去ピストン、電磁弁の撤去
  3. 撤去後に専用部品で封水処理撤去後に専用部品で封水処理
  4. 電源線を端子台に接続ソケット端子台に
    接続
  5. 専用バルブを取り付ける専用バルブを
    取り付ける

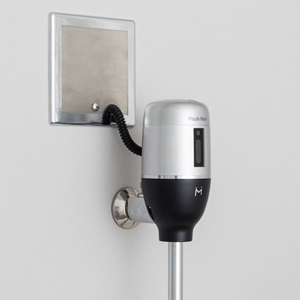

  6. 壁内の電源線を本体に繋ぎ込み完成壁内の電源線を本体に繋ぎ込み完成

TEA95（AC100V タイプ）の改装例です。各製品の改装手順はそれぞれの取付方法（PDF）をご利用ください。

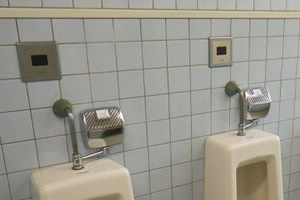

before

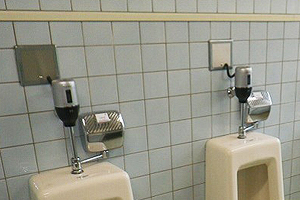

after

製品

TEA95 / TEA96
既設品番
TOTO
TEA95 / TEA96
（100角正方形）

FM6TWA

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
72,000円（税別）
TEA95L / TEA96L
既設品番
TOTO
TEA95L / TEA96L
（長方形）

FM6TWA2

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
72,000円（税別）
TEA99 / TEA100
既設品番
TOTO
TEA99 / TEA100
（100角正方形）

FM6TWA3

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
72,000円（税別）
TEA99L / TEA100L
既設品番
TOTO
TEA99L / TEA100L
（長方形）

FM6TWA4

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
72,000円（税別）
TEA150
既設品番
TOTO
TEA150
（150角正方形）

FM6TWA5

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
72,000円（税別）
TEA85
既設品番
TOTO
TEA85
（露出型）

FM6TWA6

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
79,000円（税別）
OK-32S / 32SE
既設品番
INAX
OK-32S / 32SE　前期型
（1989年～1995年7月製造）

OK-32S/33Sシリーズは製造年月日により内部構造が異なります。確認して品番を選別して下さい。

選別方法はこちら

FM6IWA

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
72,000円（税別）
OK-33S / 33SE
既設品番
INAX
OK-32S / 32SE　後期型
（1995年～2001年製造）

OK-32S/33Sシリーズは製造年月日により内部構造が異なります。確認して品番を選別して下さい。

選別方法はこちら

FM6-L32KA

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
72,000円（税別）
OK-33S / 33SE
既設品番
INAX
OK-33S / 33SE　前期型
（1989年～1995年7月製造）

OK-32S/33Sシリーズは製造年月日により内部構造が異なります。確認して品番を選別して下さい。

選別方法はこちら

FM6IWA2

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
72,000円（税別）
OK-33S / 33SE
既設品番
INAX
OK-33S / 33SE　後期型
（1995年～2001年製造）

OK-32S/33Sシリーズは製造年月日により内部構造が異なります。確認して品番を選別して下さい。

選別方法はこちら

FM6-L33KA

 図  面  納入仕様書  取扱説明書   取付方法   補修部品 
希望小売価格
72,000円（税別）

価格は希望小売価格（税別）取付費別です。

壁センサ部の形状、位置は図と異なる場合があります。

既設が電池式の小便器洗浄システムには設置できません。

足元にセンサーのあるタイプには設置できません。

電気工事は有資格者（電気工事士）が行ってください。

AMU-202は本商品での改装は出来ません。

同梱品

同梱品

同梱品

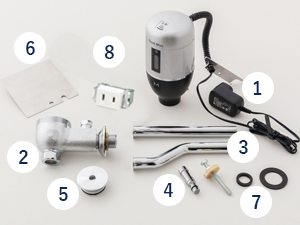

  1. センサー本体（ACアダプタ配線セット、配線固定金具）
  2. 止水栓付専用バルブ
  3. 洗浄管（直管150mm、30mm偏芯曲管）
  4. 封水金具
  5. 交換用フタ
  6. パネル
  7. パッキン
  8. 埋込コンセント

洗浄管は現場寸法に合ったものをご用意ください。

同梱される封水金具、パネル形状は品番によって異なります。

小便器スパッドは付属しておりません。

小便スパッドが壁から 45mm の場合は同梱の曲管を使用してください。

別売部品

TEA95/96用 フタ開閉工具
使用方法
  1. 開閉工具をフタの溝に差し込み、スパナ等の工具を使用して回す。開閉工具をフタの溝に差し込み、スパナ等の工具を使用して回す。
  2. フタを取り外す。フタを取り外す。

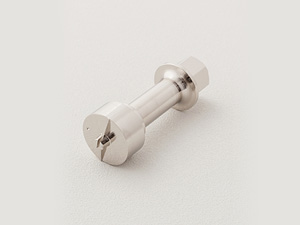

別売部品1TEA95/96用 フタ開閉工具
品番：TWKK　6,000円

TEA95/96シリーズのフタは経年により固くなっておりますので、フタを外す際は別売のフタ開閉工具（ミナミサワ品番：TWKK）を使用することをおすすめします。

マイナスドライバー等で無理に開けようとすると、溝がなめてしまう恐れがあります。

図面

別売部品2TEA95/96用 フタ開閉工具（ロングタイプ）
品番：TWKKL　9,000円

TWKKよりも柄の長さが50mm長いロングタイプです。埋込内部が通常よりも奥に入り込ん でしまっている場合にご使用ください

図面
TEA95/96用　交換用止水栓

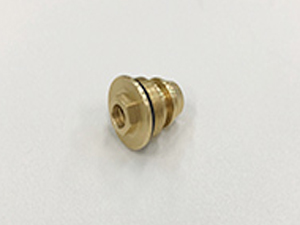

別売部品3TEA95/96用　交換用止水栓
品番：TWSK　5,000円

止水栓が経年劣化している場合の交換用止水栓です。
※止水栓内部のバネは既設のものを使用

取付方法
TEA95/96用　交換用止水栓

別売部品4TEA99/100用　交換用止水栓
品番：TWSK99/100　5,000円

止水栓が経年劣化している場合の交換用止水栓です。
※止水栓内部のバネは既設のものを使用

取付方法
TEA95/96用　交換用止水栓

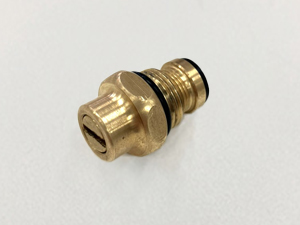

別売部品5OK-32S/32SE（前期型）交換用止水栓
品番：AFL1　5,000円

止水栓が経年劣化している場合の交換用止水栓です。

取付方法
TEA95/96用　交換用止水栓

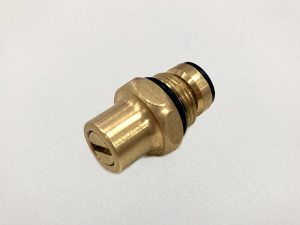

別売部品6OK-32S/32SE（後期型）交換用止水栓
品番：AFL2　5,000円

止水栓が経年劣化している場合の交換用止水栓です。

取付方法
TEA95/96用　交換用止水栓

別売部品7反射防止シート
品番：CR20　500円

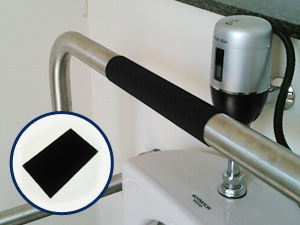

センサー本体の手前に手すりバーがある場合、センサーがバーに反応し、水が流れないなどの誤動作することがあります。反射防止シートを手すりバーに貼り付けることで誤動作を防ぎます。

使用方法

改装前の注意点

  • 電気工事は有資格者（電気工事士）が行ってください。
  • AC100電源の場合は、作業前に必ず元電源のブレーカーを切ってください。
  • 壁内配管部・バルブ本体・継手部の劣化、漏水等が無い事をご確認ください。
  • バルブ本体の止水栓で止水・通水が問題なく出来ることをご確認ください。
  • 洗浄管の無いライニングユニットタイプの小便器には設置できません。
  • 設置後も定期的な漏水チェックを推奨いたします。

ダウンロード

製品仕様

製品仕様

使用電源
AC100V 50-60Hz（壁内の既設電源を利用）
洗浄
前洗浄の有無、本洗浄の吐水時間を設定可能
設備保護洗浄
最終使用から24時間ごとに洗浄
凍結防止機能
外気が低温になると気温に応じて間欠吐水し、凍結を防止
外装
ABS樹脂（シルバー塗装)　/　クロムメッキフランジ
適用水圧
最低水圧0.05MPa（流動時）　最高水圧0.75MPa
