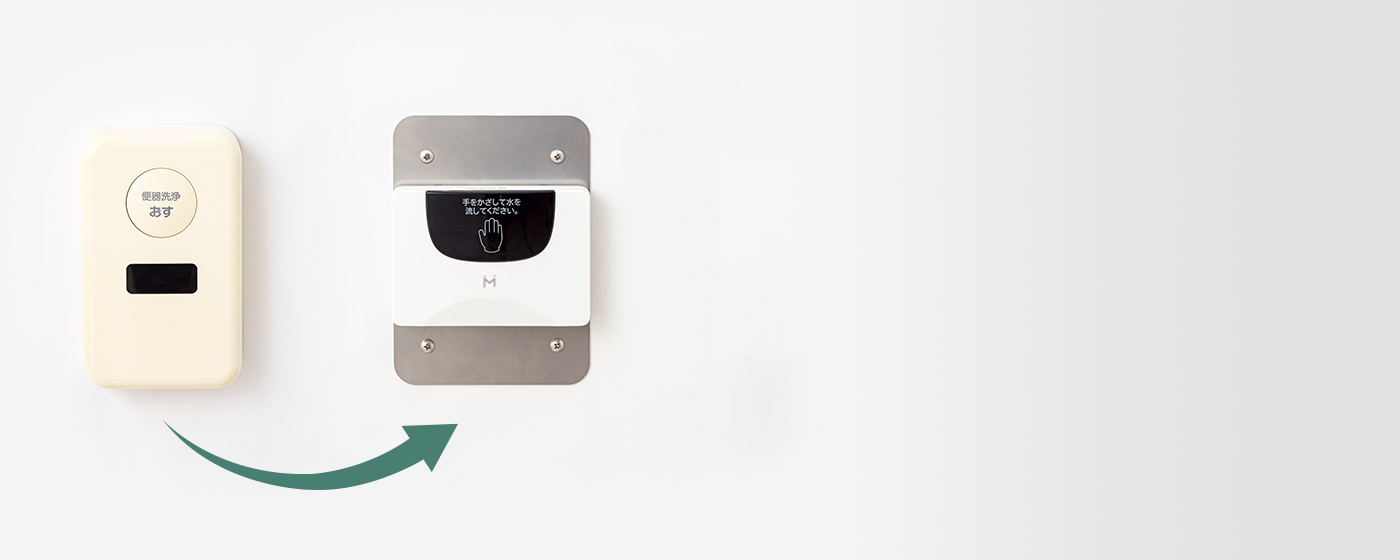

ラムダリカバリー 大便器用自動洗浄システム壁埋め込み改装用

  • 後付け
  • 分離型
  • 100V式

TEF65 / 66 型対応製品

2019年にサポートが終了した大便器用自動洗浄システムの急な故障や
トラブル時にリカバリーする製品です。

大便器用感知式フラッシュバルブ ラムダ

ポイント

作業負担軽減POINT 1

作業負担軽減

使用後、自動で水が流れるので
使用者の負担を軽減します。

非接触による感染対策POINT 2

非接触による感染対策

直接レバーに触れることが
ないので、接触による感染
機会を減らします。

設置事例

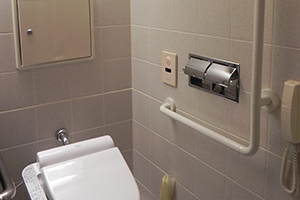

before

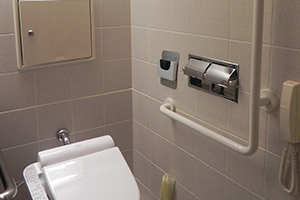

after

製品説明

基本動作

基本動作

  • 自動洗浄機能センサーが感知する
  • 自動洗浄機能離れると自動洗浄

自動洗浄機能

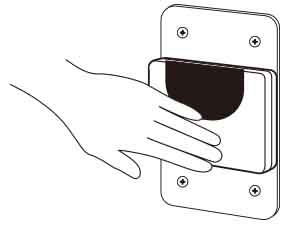

手かざし洗浄機能

手かざし洗浄機能

途中で流す場合は、センサー窓中心に手をかざします。

取付方法

バルブユニット部の取付方法

  1. フタを交換フタを交換
  2. 本体を取り付け本体を取り付け
  3. 電磁弁を撤去し、ドレン金具を取り付け電磁弁を撤去し、ドレン金具を取り付け
  4. 本体と既設配管を接続本体と既設配線を接続
  5. 完成完成

リモコンユニットの取付方法

  1. 既設信号装置を外す既設信号装置を外す
  2. AC アダプタと既設配管を接続AC アダプタと既設配線を接続
  3. センサープレートを固定センサープレートを固定
  4. リモコンユニットと既設の配管を接続リモコンユニットと既設の配線を接続
  5. リモコンを設置リモコンを設置

製品

フラッシュバルブ品番
TOTO
壁給水タイプTEF66型
床給水タイプTEF65型
信号装置

露出タイプTES21型

フラッシュバルブ品番
TOTO
壁給水タイプTEF66型
床給水タイプTEF65型
信号装置

埋込タイプTES22型

価格は希望小売価格 (税別)取付費別です。

既存ピストンバルブは同梱のピストンバルブに交換します。

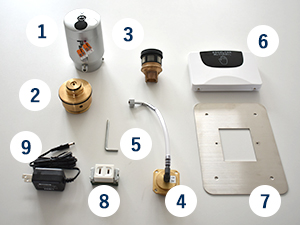

同梱品

同梱品

同梱品
  1. バルブユニット
  2. 上部フタ
  3. ピストンバルブ
  4. ドレン金具
  5. 六角レンチ(3mm)
  6. リモコンユニット
  7. 化粧プレート
  8. 埋込ソケット
  9. AC アダプタ

製品仕様

製品仕様

使用電源
AC100V50-60Hz
センサー方式
赤外線方式
自動洗浄機能
使用後、離れると4 秒後※に自動洗浄
感知時間が120 秒※未満→小洗浄(6 ~ 11L)
120 秒以上※→大洗浄(8 ~ 16L)
手かざし洗浄機能
リモコンのセンサー窓に手をかざすと任意で水を流せます
(感知距離:約5㎝ 手かざし感知時間:1秒)
自動洗浄停止モード
リモコンユニットのセンサー窓に約10 秒間かざすと5 分間自動洗浄停止
設備保護洗浄
配管保護のため、最終使用から24 時間ごとに自動洗浄
また、小洗浄が連続する場合は使用状況に応じて大洗浄
適用水圧
最低必要水圧0.075MPa(動水圧) 最高水圧0.75MPa(静水圧)

出荷時設定値、設定可変
